80-350mm 鋼鉄 Z 定形母屋のための機械を形作る自動調節可能な Z の母屋ロール
機械を形作る自動 Z の母屋ロールの主要な指定
|
コイル材料 |
厚さ | 1.5-3.0mm |
| コイルの幅 | 顧客用 | |
| 降伏強さ | 250-350Mpa | |
| 材料 | GI。 炭素鋼 | |
| 母屋のサイズ | 網の幅 | 80-300mm |
| 高さ | 40-80mm | |
| 唇 | 15-25mm | |
| Z-Z の異なったサイズ | およそ 2-5 分 | |
| Decoiler/Uncoiler | コイルの幅 | 最高。 600mm |
| I.D | 508-610mm | |
| O.D | 最高。 1500mm | |
| コイルの重量 | 最高。 5 トン | |
| Decoiler のタイプ | 手動タイプまたは油圧か自動タイプ | |
| 与える及び水平になるピンチ | ピンチ供給 | 2 単位（4 つのローラー） |
| 水平になること | 5 つのローラー（甲革の 2 つはローラー、3 つのローラーに底を付けます） | |
| 打つこと | 打つタイプ | 事前穿孔する油圧に打つこと |
| 材料打抜き型 | Cr12 動きの鋼鉄、HRC58-62 | |
| 穿孔機構 | 1 つか 3 つか 3 つは結合します（孔パターンによって決まって下さい） | |
| 手動手車輪によって調節される横で打つ PLC によって制御される経度で打ちます。 | ||
| 切断 | 切断のタイプ | 油圧切断、前切断（形作る前のカット シート） |
| 物質的な切刃 | 熱処理 HRC58-62 を用いる Cr12 動きの鋼鉄、 | |
| 長さの測定 | エンコーダー及び PLC によって測定する自動長さ。 | |
| 切断の許容 | 10m +/-2mm | |
|
機械を形作るロール |
場所の形成 | 17 の場所 |
| 調整 | 1 つの場所 | |
| ローラー材料 | GCr15 鋼鉄、熱処理 | |
| シャフトの直径 | 80mm | |
| シャフト材料 | 高い等級 45# の鋼鉄 | |
| ドライブの種類 | チェーン伝達、1.2"倍の鎖 | |
| 速度の形成 | 0-15m/min | |
| 主力 | 15KW | |
| サーボ モーター | 2 単位 | |
| 電気制御 | PLC | 松下電器産業のブランドか顧客用 |
| インバーター | YASKAWA のブランドか顧客用 | |
| タッチ画面 | MCGS のブランドか顧客用 | |
| 操作のタイプ | タッチ画面及びボタン | |
| 油圧場所 | 油圧場所 | 有名な中国のブランド |
| 水力 | 7.5KW | |
| ふれのテーブル | テーブルのタイプ | 簡単な nonpower のタイプ |
| 機能 | 終了するパネルを支えるため | |
Z の母屋のサイズのプロフィール
機械を形作る Z の母屋ロールの部品
| Decoiler/Uncoiler | 1 単位 |
| 与える及び水平になるピンチ | 1 単位 |
| 打つこと | 1 単位 |
| 切断 | 1 単位 |
| 機械を形作る主要なロール | 1 単位 |
| 油圧場所 | 1 単位 |
| PLC の計算機制御板 | 1 単位 |
| ふれのテーブル | 2 単位 |
機械を形作る Z の母屋ロールのフロー チャート
Decoiler ---> 与える及び水平になるピンチ ---> 打ちます ---> 切断 ---> 主要なロール形成 ---> ふれのテーブル

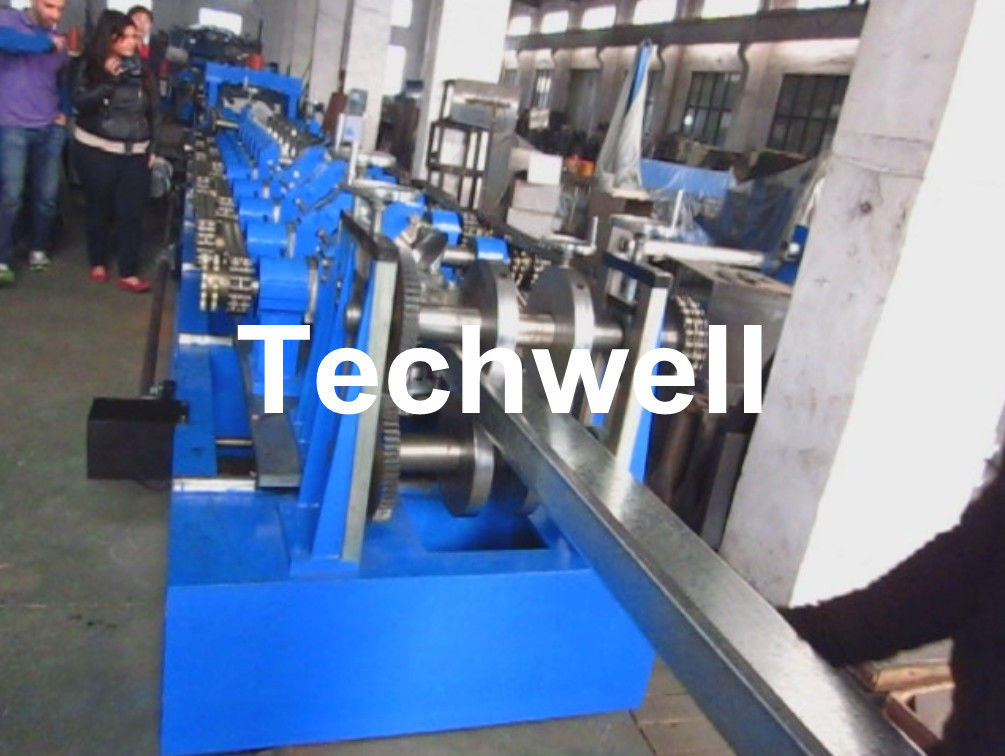

機械を形作る Z の母屋ロールの映像
