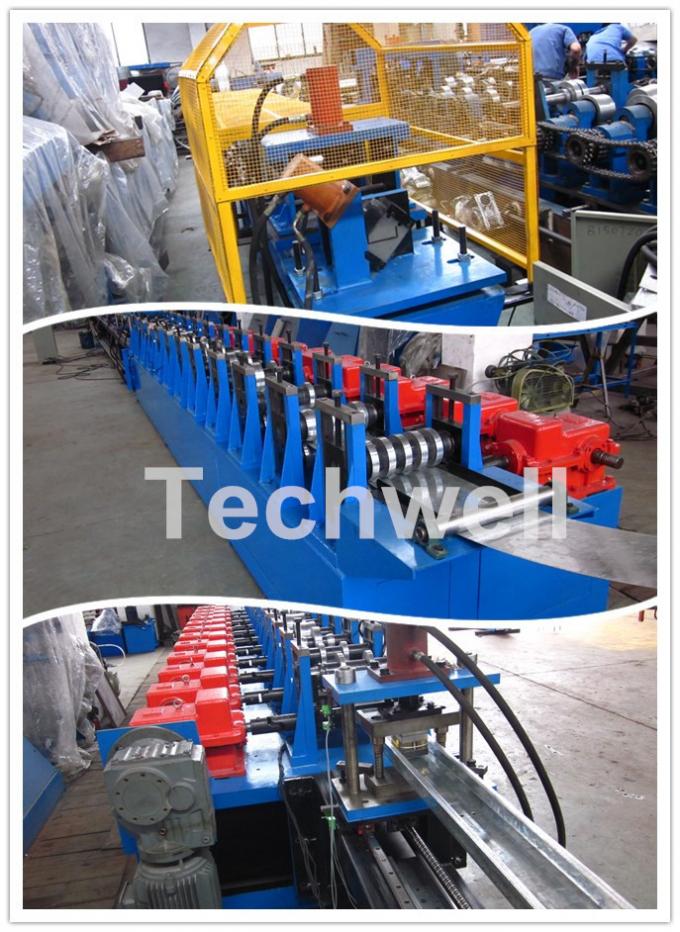

Cセクションは1.5-3.0mmの形成厚さの機械を形作る機械/Cチャネル ロールの形成を冷間圧延します

 1）。5トン マニュアルUncoiler

1. 機械フレーム:打撃のlastingtreatmentの溶接の構造

2. 部品:基盤、ブレーキ装置、拡大する内部の穴サポートは/装置をきつく締めます

3. 可搬重量:5トン

4. I.D:500mm

5. 最高。コイルの幅:500mm

6. O.D:最高。1500mm

 2）。装置に与える及び水平にするピンチ

1. 与える2つのローラーのピンチ7つのローラーの水平になること（甲革3のローラー、より低く4つのローラー）
2. ローラーの直径を水平にすること:約Φ 90のmm
3. ローラー材料を水平にすること:高い等級40Cr
4. ローラーを水平にすることの熱処理:表面のこんにちは頻度は処置を癒やします
5. モーター力を水平にすること:4つのKW

 3）。部分を形作る主要なロール

1. 物質的な厚さの形成:1.5-3.0mm
2. 物質的なタイプの形成:GIか炭素鋼
3. 機械フレーム:溶接され、処置を和らげる高い等級の鋼鉄
4. シャフト材料:高い等級45#の鋼鉄
5. シャフトの直径:Φ 85mm
6. 忍耐:HRB軸受け（上の中国のブランド）
7. ローラー材料:堅いクロム≥ 0.05mmが付いている高い等級GCr15の鋼鉄およびローラーの表面
8. 場所の形成:≈ 16の場所
9. 速度の形成:打つ/切断の時間を除く0-15m/min
10. モーターの形成:≈15KW
11. ドライブの種類:チェーン ドライブ
12. 速度の形成:0-15m/min

 4）。油圧切断及び油圧場所

1. 切断のタイプ:油圧切断
2. 切れた場合、機械停止
3. 切断の許容:10m+/-1.5mm
4. エンコーダー:OMRONのブランド
5. 水力:11KW

 5）。PLCの制御システム

1. 全体のラインは輸入されたPLCのLCDのタッチ画面人間機械インターフェイスによって制御されます。人々はPLCによって相互に作用しています。プログラムのプロセスを、オペレータ生産ラインを制御するために達成し、制御パラメータを監視し、制御するために、自動的に動くように配置によるオペレータ（プログラマブル制御）および装置の状態変更するために、オペレーティング パラメータおよび欠陥の徴候の実時間監視を。部分の長さのデジタル設定、調節可能な仕事の部分の長さを働かせて下さい。装置の作動の状態および欠陥の徴候の実時間監視。
2. 操作:手動/自動。それは手動モデルとの維持に便利であり、それに非常停止の底があります。

 6）。ふれのテーブル

1. 形態:鋼鉄溶接の構造、非力の出口の棚
2. 量:1部分
