起源の場所:
中国
ブランド名:
TECHWELL
証明:
CE, ISO
モデル番号:
TW-DLM
私達に連絡しなさい
18の機械、機械を形作る二重シート ロールを形作る形成場所の屋根のパネル ロール
前の二重層ロールの概要
1) 機械を形作るこの二重層のoofシート ロールは5トンの手動、部分を与える、decoiler、ピンチ油圧切断形作る、主要なロール油圧場所、PLCのによって2つの屋根ふきのプロフィールを形作るためにコイルの生産材料を制御システムおよび非力のタイプ サポート テーブル採用します。
2) 全機械はベスト望んだ鉄骨構造の機械類をであり、金属が機械類の企業の形成を冷間圧延する連続的な自動生産を実現するためにPLC制御、頻度インバーター技術によるAC速度制御を、採用します。
3) 速度の形成:約0-20 m/min (切断の時間を除いて);
4) 2つのプロフィールのための1台の機械
主要な技術仕様
項目 | 機械を形作る二重層ロール | |
コイル材料 | 厚さ | 0.3-0.8mm |
コイルの幅 | 顧客用、1000mmまたは1200mmまたは1250mm | |
降伏強さ | 250-350 Mpa | |
材料 | PPGIの色の鋼鉄、GI。 | |
Decoiler/Uncoiler | Decoilerのタイプ | 手動か油圧または自動タイプ |
コイルの幅 | 最高。1250mm | |
I.D | 508-610mm | |
O.D | 最高。1500mm | |
機械を形作る主要なロール | 場所の形成 | 18-22場所(最終的なプロフィールによって決まって下さい) |
ローラー材料 | 完全にCNCの精密な機械によって扱われ、0.05mmの堅いクロムおよび磨く処置が塗られる高い等級45#の鋼鉄、 | |
シャフトの直径 | 75mm | |
シャフト材料 | 熱され、癒やされる一学年45#の鋼鉄 | |
ドライブの種類 | 伝達の鉄骨構造そして鎖 | |
速度の形成 | 0-20m/min | |
主力 | 7.5KW | |
手動でスペースを調節すればローラーは範囲の別のシートを作り出すことができます | ||
長さ装置及び油圧場所への切断 | 切断のタイプ | 油圧切断 |
材料打抜型 | Cr12Movの鋼鉄、HRC58-62 | |
切断力 | 3KW | |
油圧圧力 | 10-15Mpa | |
CuttingTolerance | 10m+/-1.5mm | |
エンコーダー | OMRONのブランド | |
PLC電気制御箱 | PLC | 松下電器産業のブランド |
インバーター | YASKAWAのブランド | |
タッチ画面 | PANASONICE | |
操作のタイプ | タッチ画面及びボタン | |
Suopportのテーブル | テーブルのタイプ | 簡単なnonpowerのタイプ |
機能 | 終了する波形のパネルを支えるため |
働く流れること
主要なコンポーネント
参照のプロフィールのデッサン
適用
金属の屋根;鋼鉄屋根;金属の屋根の壁パネル;鋼鉄屋根の壁パネル;金属の屋根ふきシート;鋼鉄屋根ふきシート;金属
屋根のパネル;鋼鉄屋根のパネル;屋根の壁のクラッディング;屋根のクラッディング;壁のクラッディング

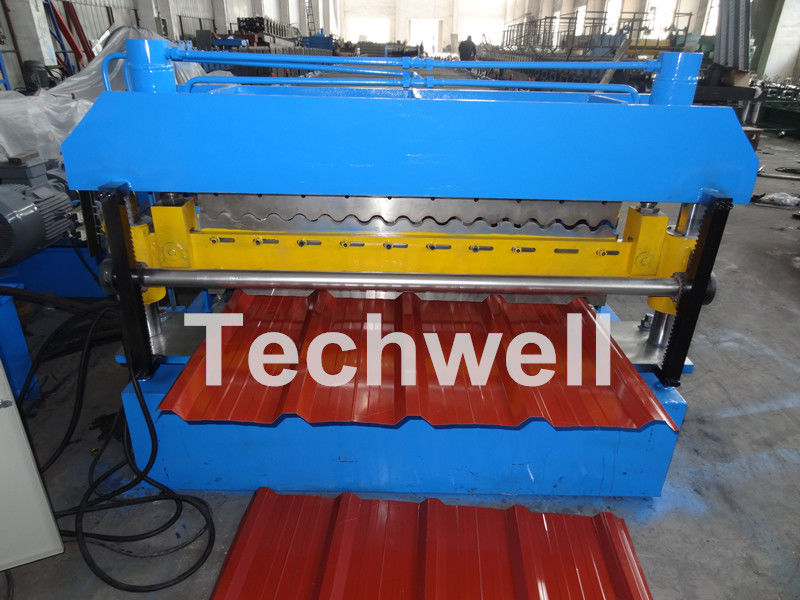

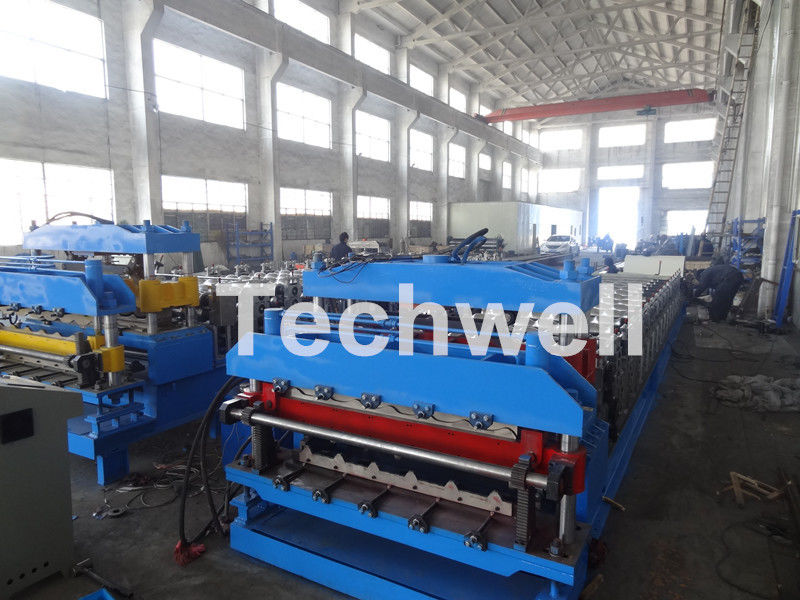

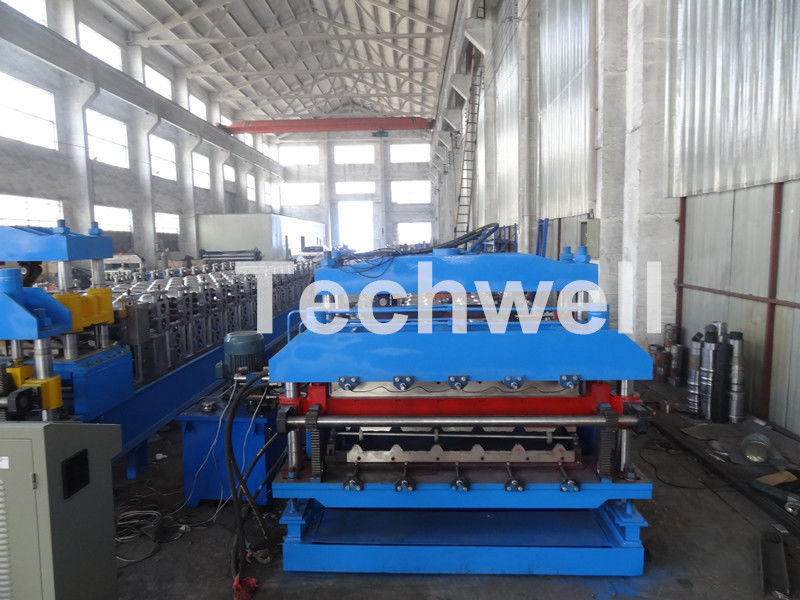

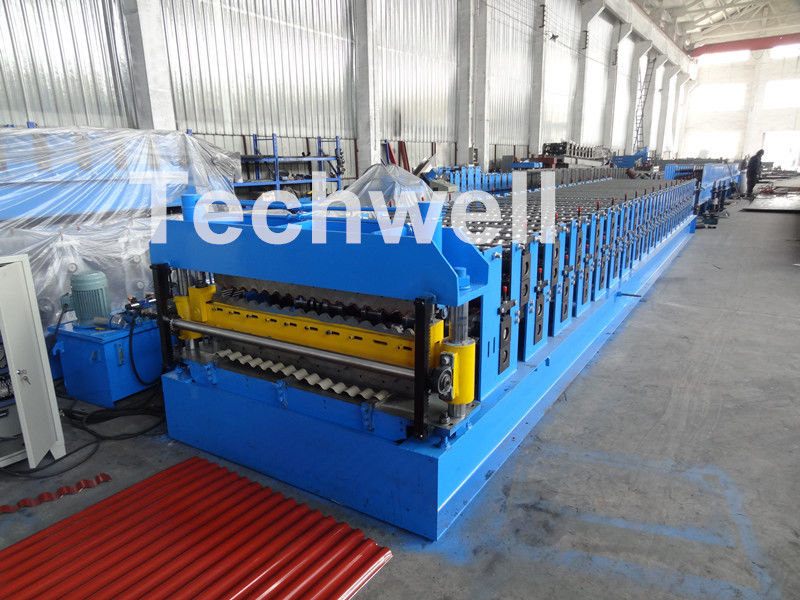

より多くの機械映像
