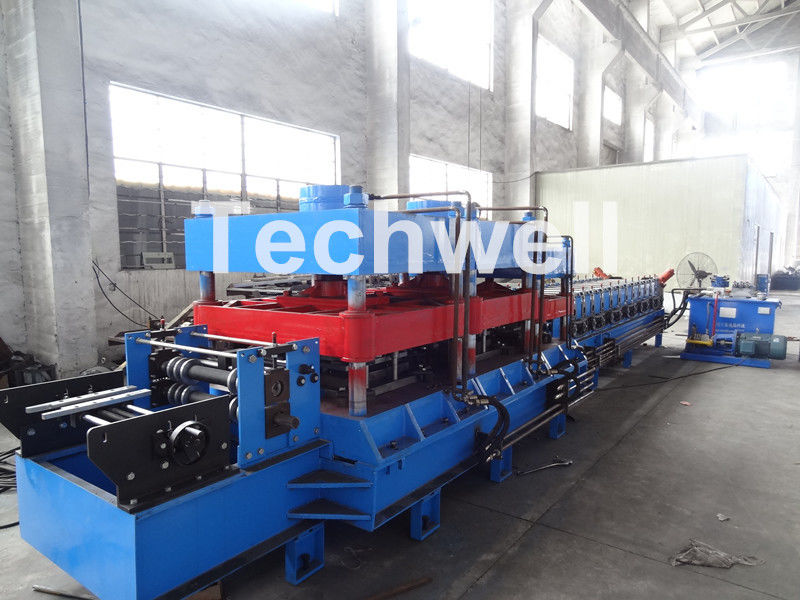

2つ機械を形作る1つの金属のスタッド ロールに付き機械を形作る薄板金ロール

 1）。3トン マニュアルUncoiler

1. Decoilerのタイプ:手動タイプdecoiler

2. 手動拡大の受動に伸びること

3. 可搬重量:3Ton

4. I.D:508mm

 2）。供給ガイド

1. 2つの指導のプラットホームは右でそして残主要な機械の供給の入口の置かれます。
2. 2指導のプラットホームによって主要な機械に与えられる材料はシステムを形作るロールに正しい位置を保つことができます。それはねじ棒によって手動で調節することができます。

 3）。油圧事前穿孔

1. 打抜き型:プロセスを癒やしているCr12動き
2. サイズ打抜き型:デッサンに従って

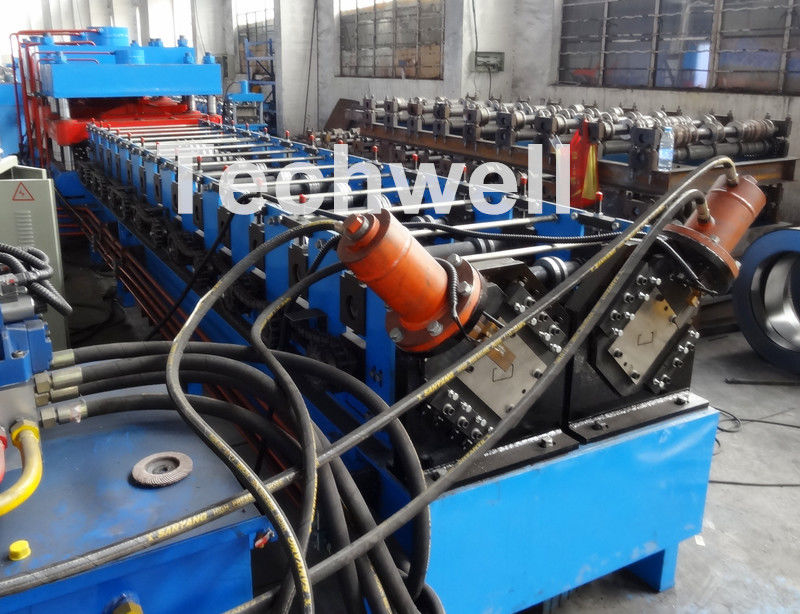

 4）。機械を形作る主要なロール

1. 物質的な厚さの形成:0.3-0.7mm
2. 物質的なタイプの形成:GIか炭素鋼
3. 機械フレーム:溶接され、処置を和らげる高い等級の鋼鉄
4. ローラーの形成: 2ライン（Cのスタッドのプロフィールのための1ライン、Uトラック プロフィールのための別のライン。）
5. シャフト材料:45#高い等級の鋼鉄和らげる処置（HB220-260）
6. シャフトの直径:Φ 65mm
7. 忍耐:HRB軸受け（上の中国のブランド）
8. ローラー材料:堅いクロム≥ 0.05mmが付いている45#高い等級の鋼鉄およびローラーの表面
9. 場所の形成:≈ 14の場所
10. 速度の形成:切断の時間を除いて0-15m/min、
11. モーターの形成:≈7.5KW
12. ドライブの種類:チェーン ドライブ

 5）。切断及び油圧場所

1. 切断のタイプ:形作るロールの後の油圧切断ぎざぎざなしの切断
2. 切刃材料:Cr12Movは、処置、HRC58-62を癒やします

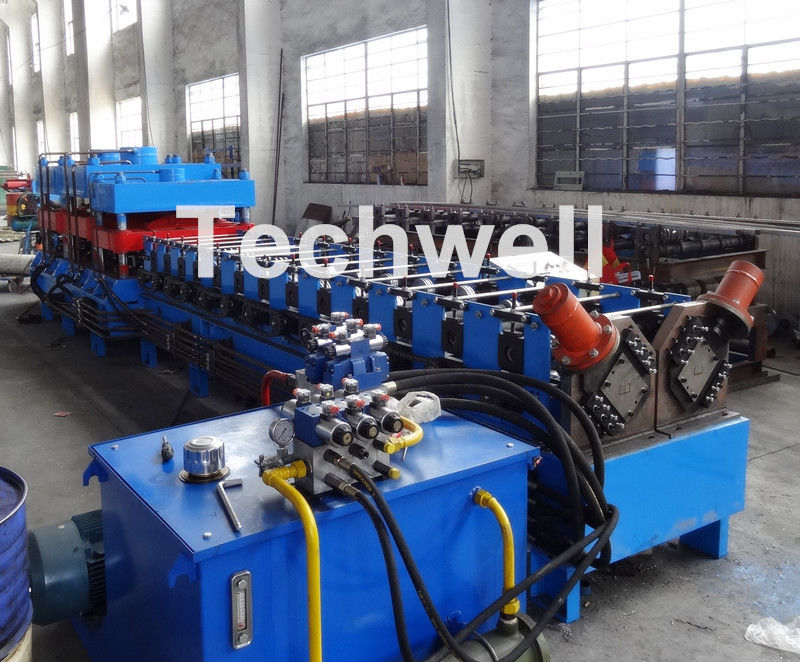

3. 装置を切るための電源を供給する油圧装置
4. 油圧場所力:5.0KW
5. 切断の許容:10m ± 1.5mm

 6）。PLCの制御システム

1. 全体のラインは輸入されたPLCのLCDのタッチ画面人間機械インターフェイスによって制御されます。人々はPLCによって相互に作用しています。プログラムのプロセスを、オペレータ生産ラインを制御するために達成し、制御パラメータを監視し、制御するために、自動的に動くように配置によるオペレータ（プログラマブル制御）および装置の状態変更するために、オペレーティング パラメータおよび欠陥の徴候の実時間監視を。部分の長さのデジタル設定、調節可能な仕事の部分の長さを働かせて下さい。装置の作動の状態および欠陥の徴候の実時間監視。
2. 操作:手動/自動。それは手動モデルとの維持に便利であり、それに非常停止の底があります。
