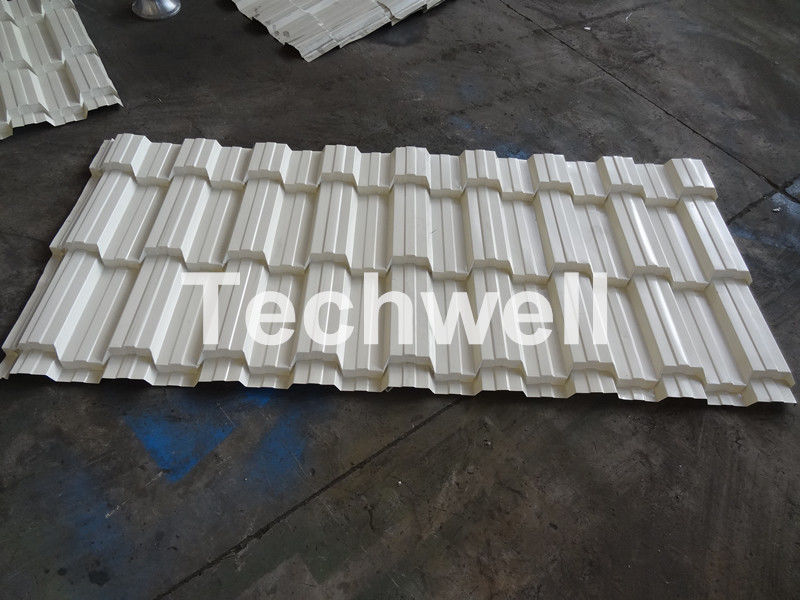

色の鋼鉄のための機械を形作る7.5KW金属のタイル ロールは/コイルに電流を通しました

 1）。5トン マニュアルUncoiler

1. Decoilerのタイプ:手動タイプdecoiler

2. 手動拡大の受動に伸びること

3. 可搬重量:5トン

4. I.D:508mm

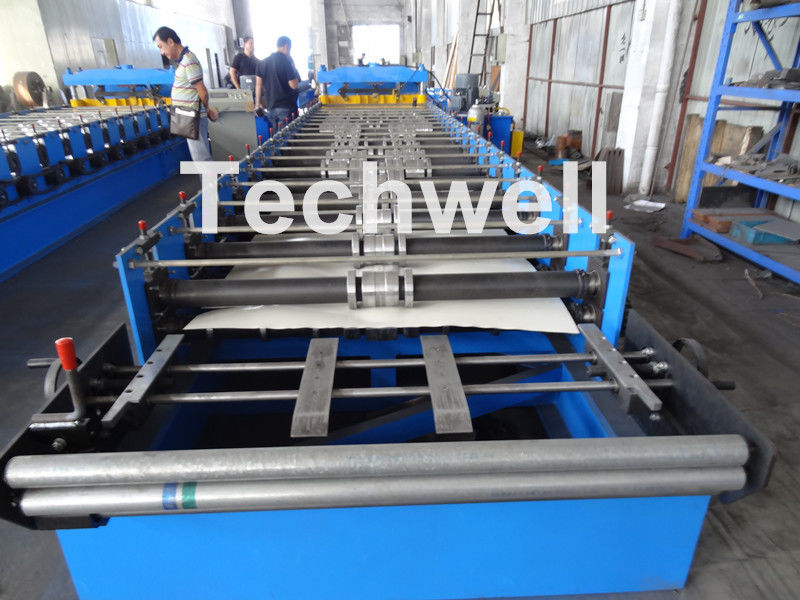

 2）。供給ガイド

1. 2つの指導のプラットホームは右でそして残主要な機械の供給の入口の置かれます。
2. 2指導のプラットホームによって主要な機械に与えられる材料はシステムを形作るロールに正しい位置を保つことができます。それはねじ棒によって手動で調節することができます。

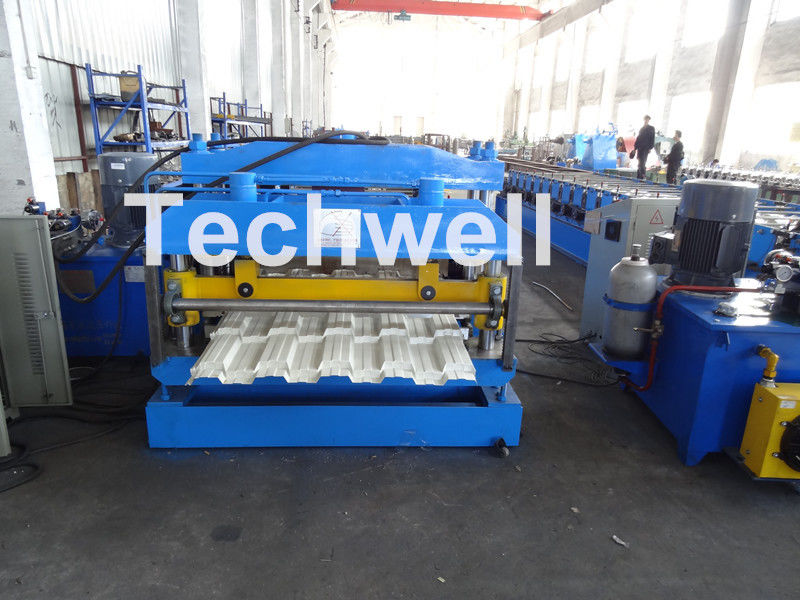

 3）。機械を形作る主要なロール

1. 物質的な厚さの形成:0.3-0.7mm
2. 物質的なタイプの形成:GIか炭素鋼
3. 供給のタイプ:ガイドの供給
4. 機械フレーム:溶接され、処置を和らげる高い等級の鋼鉄
5. シャフト材料:45#高い等級の鋼鉄和らげる処置（HB220-260）
6. シャフトの直径:Φ 75mm
7. 忍耐:HRB軸受け（上の中国のブランド）
8. ローラー材料:堅いクロム≥ 0.05mmが付いている45#高い等級の鋼鉄およびローラーの表面
9. 場所の形成:≈ 18の場所
10. 速度の形成:切断の時間を除いて0-15m/min、
11. モーターの形成:≈7.5KW
12. 用紙受け台のタイプ:チェーン ドライブが付いている溶接された壁版フレーム

 4）。押し及び切れます及び油圧場所

1. せん断及びタイプを押すことを切ります:油圧切断、圧力タイプの1つの型
2. 切断のタイプ:形作るロールの後の油圧切断ぎざぎざなしの切断
3. 切刃材料:Cr12Movは、処置、HRC58-62を癒やします
4. 押す/切断装置のための電源を供給する油圧装置
5. 油圧場所力:5.5KW
6. 切断の許容:10m ± 2.0mm

 5）。PLCの制御システム

1. 全体のラインは輸入されたPLCのLCDのタッチ画面人間機械インターフェイスによって制御されます。人々はPLCによって相互に作用しています。プログラムのプロセスを、オペレータ生産ラインを制御するために達成し、制御パラメータを監視し、制御するために、自動的に動くように配置によるオペレータ（プログラマブル制御）および装置の状態変更するために、オペレーティング パラメータおよび欠陥の徴候の実時間監視を。部分の長さのデジタル設定、調節可能な仕事の部分の長さを働かせて下さい。装置の作動の状態および欠陥の徴候の実時間監視。
2. 操作:手動/自動。それは手動モデルとの維持に便利であり、それに非常停止の底があります。
