GCRは打つ出版物機械が付いている機械を形作る処置のローラーのケーブル・トレー ロールを癒やします

起源の場所 中国
ブランド名 TECHWELL
証明 CE, ISO
モデル番号 TW-CBT300
最小注文数量 1 セット
価格 Contact us
パッケージの詳細 裸のパッケージ
受渡し時間 60-80仕事日
支払条件 前もって 40% T/T、郵送物の前の 60% T/T
供給の能力 10セット

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
ローラーの場所 20 の場所 プロフィールの幅 100-600mm
ローリング速度 0-15m/min ローラー材料 Chromeの堅い≥ 0.05mmが付いている高い等級GCr15の鋼鉄およびローラーの表面
機械フレーム 溶接され、処置を和らげる高い等級の鋼鉄 シャフトの直径 80 mm
ハイライト

ケーブル トレイ成形機

,

機械を作るケーブル・トレー

メッセージ
製品の説明

GCRは100-600mmの幅のための打つ出版物機械が付いている機械を形作る処置のローラー ケーブルのプロフィール ロールを癒やします



   主要な指定



いいえ   技術仕様 注目
1 油圧Decoiler Decoilerのタイプ 油圧decoiler
decoilerの可搬重量 7トン
電気解放のコイル、油圧拡大の張力
モーター力 5.5KW
油圧装置力 4.0KW
2 機械を水平にする7ローラー 装置を水平にすること 与える2つのローラーのピンチ7つのローラーの水平になること
ローラーの直径を水平にすること 約Φ 90のmm
ローラー材料を水平にすること 高い等級40Cr
ローラーを水平にすることの熱処理 表面のこんにちは頻度は処置を癒やします
モーター力を水平にすること 4.0KW
3 サーボ供給機械 サーボ モーター力 3.0KW
正確に強要するためにはセット プログラムに従って打つ機械にシートに与えて下さい
4 油圧事前穿孔機械 打抜き型 プロセスを癒やしているCr12動き
サイズ打抜き型 デッサンに従って
打つ力 15KW
PLCによって制御される打つこと
5 機械を形作る主要なロール 原料 GIか炭素鋼
コイルの厚さ 1.0-2.5mm
ローラーの立場 およそ18の場所
機械のタイプの形成 チェーン伝達
ローラー材料 堅いクロム≥ 0.05mmが付いている高い等級GCr15の鋼鉄およびローラーの表面
シャフトの直径 ¢75mm
シャフトの材料 40Cr高い等級の鋼鉄和らげる処置(HB220-260)
モーター力 15のKW
切断のタイプ Hydrauluicの切断
水力 15のKW
速度の形成 0-15m/minについて
6 油圧切断及び油圧場所 切断のタイプ 油圧後切断
切刃材料 Cr12Movは、処置、HRC58-62を癒やします
水力 15のKW
長さの測定 自動エンコーダーの長さの測定
許容誤差長さ +/-1.5mm各部分の最終生成物のために
エンコーダー OMRONのブランド
7 電気システム PLC 松下電器産業のブランド
インバーター YASKAWAのブランド
タッチ画面 PANASONICE
操作のタイプ タッチ画面及びボタン
8 油圧場所 油圧場所 有名な中国のブランド
9 サポート テーブル テーブルのタイプ 簡単なnonpowerのタイプ
機能 終了する波形のパネルを支えるため



   ケーブル・トレーのプロフィールのデッサン



GCRは打つ出版物機械が付いている機械を形作る処置のローラーのケーブル・トレー ロールを癒やします 0



   主要なコンポーネント



  • 油圧Decoiler---------------------------------------------------------1単位
  • 装置を水平にすること------------------------------------------------------------1単位
  • サーボ供給--------------------------------------------------------------1単位
  • 油圧事前穿孔--------------------------------------------------1単位
  • 機械を形作る主要なロール----------------------------------------------1単位
  • 油圧切断------------------------------------------------------------1単位
  • PLCの電気管理委員会--------------------------------------------1単位
  • 油圧場所----------------------------------------------------------1単位
  • テーブルを動かして下さい---------------------------------------------------------------1単位



   作業の流れの図表



Decoiling---指導及び水平になること---打つこと---ロール形成---油圧切断---ふれのテーブル

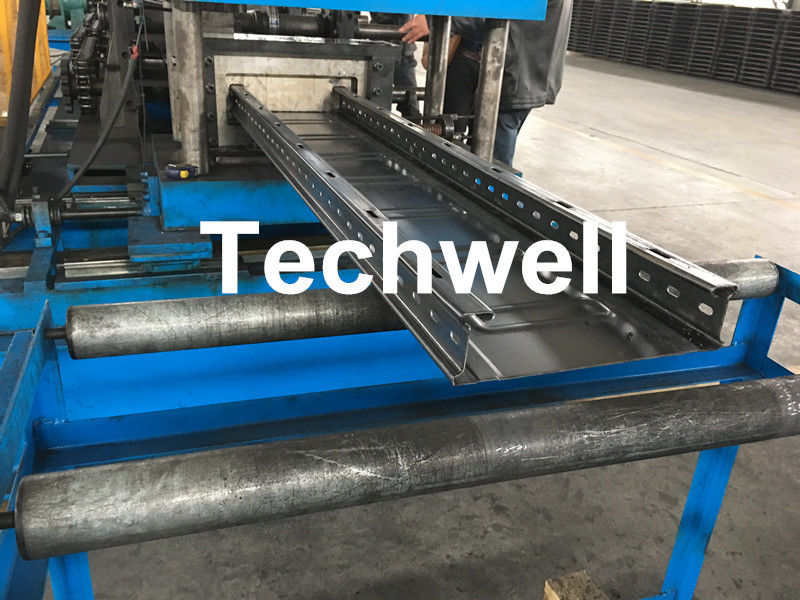

   終了するケーブル・トレー映像



GCRは打つ出版物機械が付いている機械を形作る処置のローラーのケーブル・トレー ロールを癒やします 1



   適用



ケーブル・トレー、ケーブルの梯子、ケーブルのプロフィール、皿のプロフィール



   比較優位



  • 良質
  • 信頼できる
  • 耐久
  • 適正価格
  • サービスの後でよい
  • 1年の保証
  • 経験10年以上

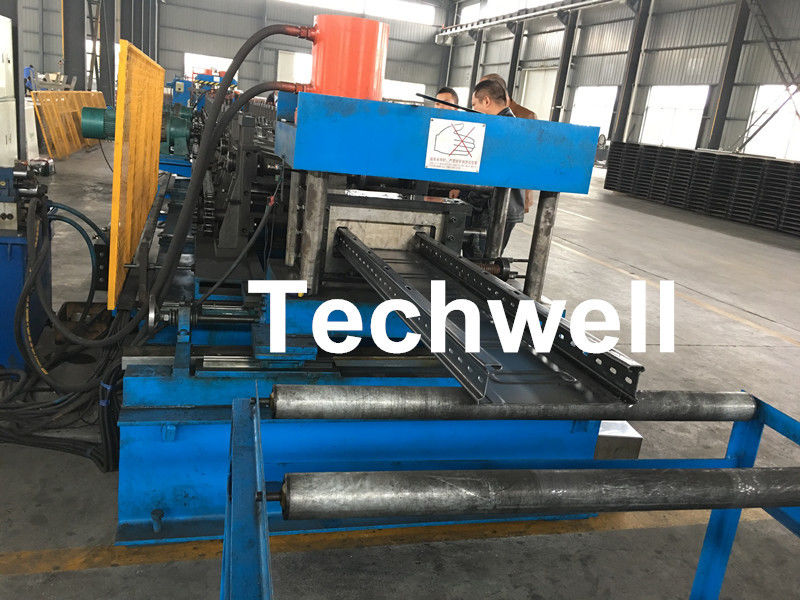

   より多くの機械映像



GCRは打つ出版物機械が付いている機械を形作る処置のローラーのケーブル・トレー ロールを癒やします 2
