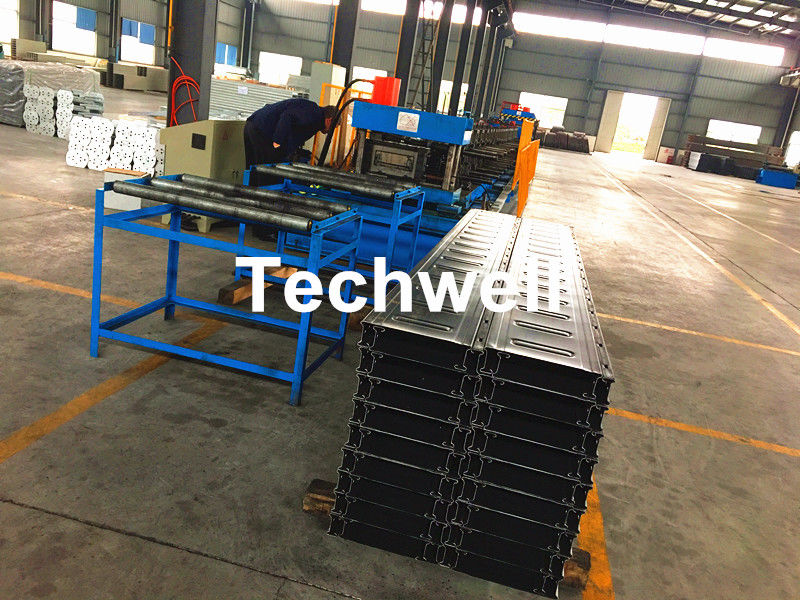

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール

ケーブル トレイ成形機

機械を作るケーブル・トレー

起源の場所:

中国

ブランド名:

TECHWELL

証明:

CE, ISO

モデル番号:

CT-300-600X90

私達に連絡しなさい

引用を要求しなさい
プロダクト細部
物質的な厚さ:
1.5-2.5mm
プロフィール モデル:
ケーブル・トレーCT200-600
場所の形成:
18
主力:
15KW
水力:
15KW
ローラー材料:
Gcr15鋼鉄
製品の説明

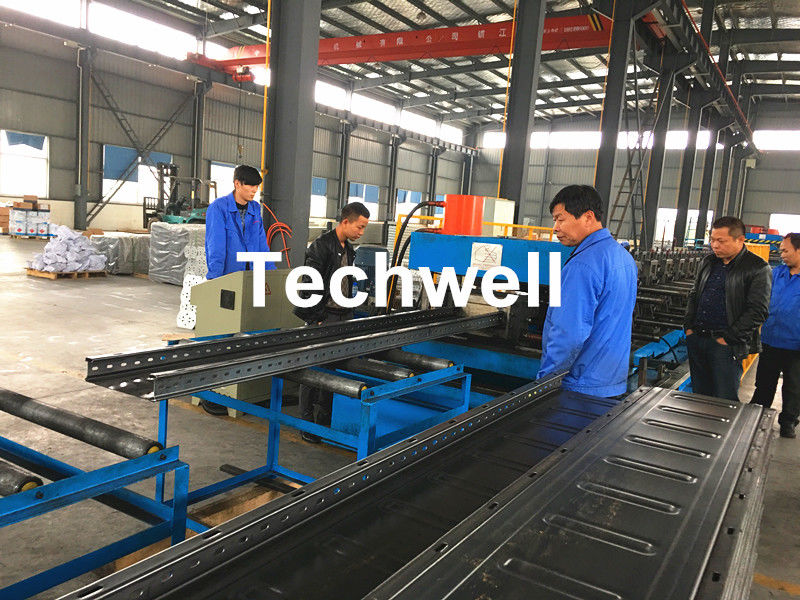

機械、ケーブル・トレーの生産ラインを形作るCT600梯子のタイプ打ち抜かれたケーブル・トレー ロール



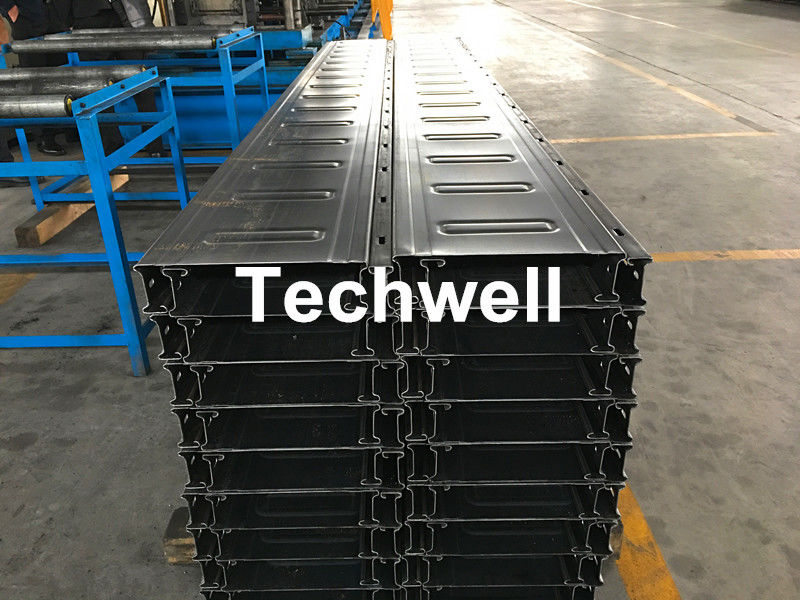

  A)。 ケーブル・トレーの仕事の部分のデッサン



機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 0

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 1



  B)。 機械を形作るケーブル・トレーのレイアウト



機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 2



  C)。主要な指定





  1)。 7トン油圧Uncoiler

  1. 機械フレーム:打撃のlastingtreatmentの溶接の構造

  2. 記述:心棒にコイルを、水圧シリンダきつく締めますコイルを置いて下さい。

  3. 機械を、モーター最初は運転します心棒を始めて下さい、そして鋼板は水平になることに解放されます

  4. 電気解放のコイル、油圧拡大の張力

  5. 可搬重量:7トン

  6. I.D:508mm

  7. モーター力:5.5KW

  8. 油圧装置力:4つのKW

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 3



 2)。機械を水平にする7ローラー

  1. 与える2つのローラーのピンチ7つのローラーの水平になること
  2. ローラーの直径を水平にすること:約Φ 90のmm
  3. ローラー材料を水平にすること:高い等級40Cr
  4. ローラーを水平にすることの熱処理:表面のこんにちは頻度は処置を癒やします
  5. モーター力を水平にすること:4つのKW

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 4



 3)。サーボ供給機械

  1.   サーボ モーター力:3KW
  2.   サーボ モーター ブランド:YASKAWA (日本)
  3.   正確に強要するためにはセット プログラムに従って打つ機械にシートに与えて下さい

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 5



 4)。油圧事前穿孔機械

  1. 打抜き型:プロセスを癒やしているCr12動き
  2. サイズ打抜き型:デッサンに従って
  3. 打つ力:15KW
  4. PLCによって制御される打つこと

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 6



 5)。 機械を形作る主要なケーブル・トレー ロール

  1. 物質的な厚さの形成:1.5-2.5mm
  2. 物質的なタイプの形成:GIか炭素鋼
  3. 機械フレーム:溶接され、処置を和らげる高い等級の鋼鉄
  4. シャフト材料:40Cr高い等級の鋼鉄和らげる処置(HB220-260)
  5. シャフトの直径:Φ 65mm
  6. 忍耐:HRB軸受け(上の中国のブランド)
  7. ローラー材料:堅いクロム≥ 0.05mmが付いている高い等級GCr15の鋼鉄およびローラーの表面
  8. 場所の形成:≈ 18の場所
  9. 速度の形成:打つ/切断の時間を除く0-15m/min
  10. モーターの形成:≈15KW
  11. 幅調節可能なモーター≈1.5KW
  12. サイズの調節:電力の調節
  13. ドライブの種類:チェーン ドライブ

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 7

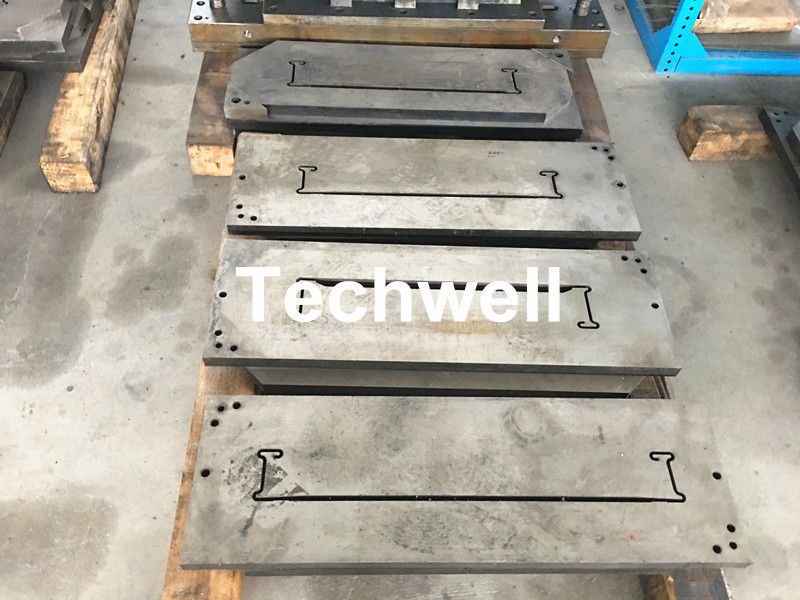

 6)。油圧切断及び油圧場所

  1. 切断のタイプ:ロール形成の後の油圧後切断、
  2. 切れた場合、機械停止
  3. 切刃材料:Cr12Movは、処置、HRC58-62を癒やします
  4. 油圧場所力:15のKW

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 8



 7)。PLCの制御システム

  1. 全体のラインは輸入されたPLCのLCDのタッチ画面人間機械インターフェイスによって制御されます。人々はPLCによって相互に作用しています。プログラムのプロセスを、オペレータ生産ラインを制御するために達成し、制御パラメータを監視し、制御するために、自動的に動くように配置によるオペレータ(プログラマブル制御)および装置の状態変更するために、オペレーティング パラメータおよび欠陥の徴候の実時間監視を。部分の長さのデジタル設定、調節可能な仕事の部分の長さを働かせて下さい。装置の作動の状態および欠陥の徴候の実時間監視。
  2. 操作:手動/自動。それは手動モデルとの維持に便利であり、それに非常停止の底があります。

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 9



 8)。ふれのテーブル

  1. 形態:鋼鉄溶接の構造、非力の出口の棚
  2. 量:1部分

機械、ケーブル・トレーの生産ラインを形作るCT-600梯子のタイプ打ち抜かれたケーブル・トレー ロール 10



  D)。主要なコンポーネント



 機械を形作るケーブル・トレー ロールの部品
 7トン油圧Uncoiler                       1単位
 7つのローラーの水平になること                       1単位
 サーボ供給                       1単位
 油圧に打つこと                        1単位
 機械を形作る主要なロール                       1単位
 油圧切断                       1単位
 PLCの電気管理委員会                       1単位
 油圧場所                        1単位
 テーブルを動かして下さい                       1単位
