自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール

起源の場所 中国
ブランド名 TECHWELL
証明 CE, ISO
モデル番号 CT-300-600X90
最小注文数量 1 セット
パッケージの詳細 裸のパッケージ
受渡し時間 60-80仕事日

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
物質的な厚さ 1.5-2.5mm プロフィール モデル ケーブル・トレーCT200-600
場所の形成 18 主力 15KW
水力 15KW plc Siemensのブランド
ハイライト

ケーブル トレイ成形機

,

機械を作るケーブル・トレー

メッセージ
製品の説明

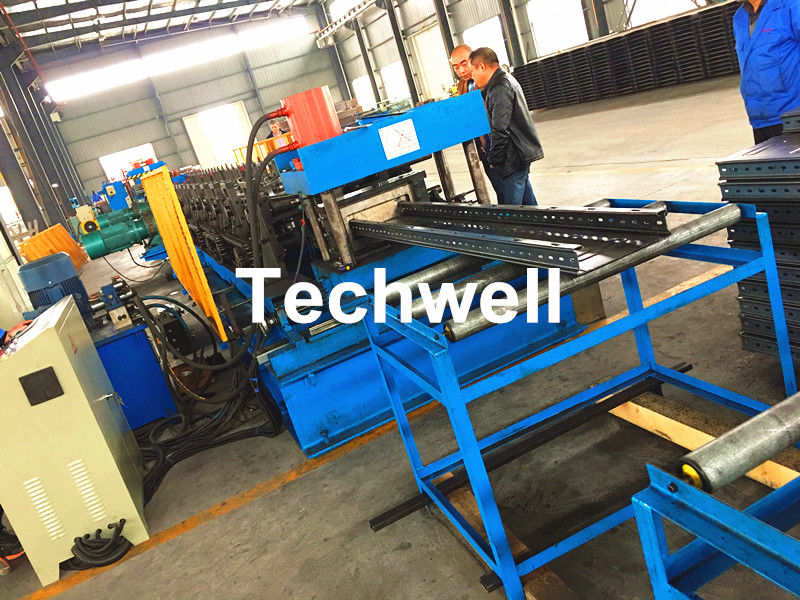

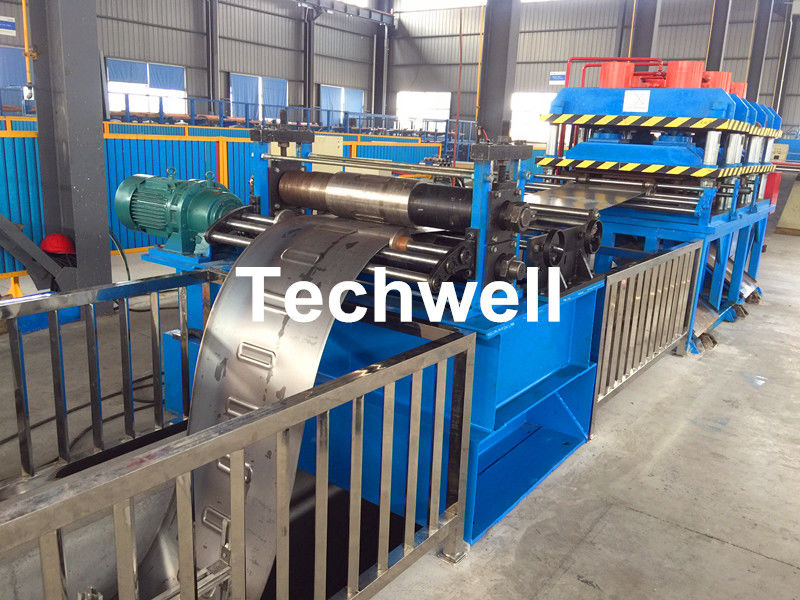

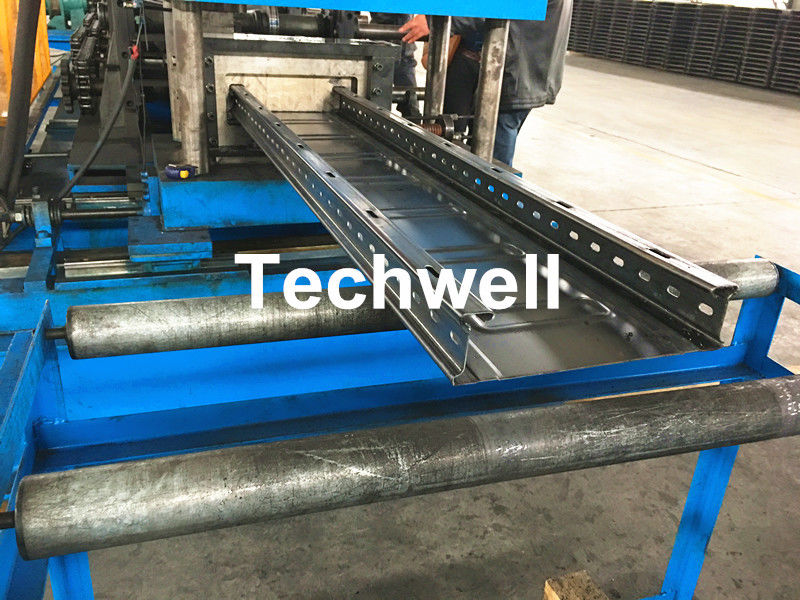

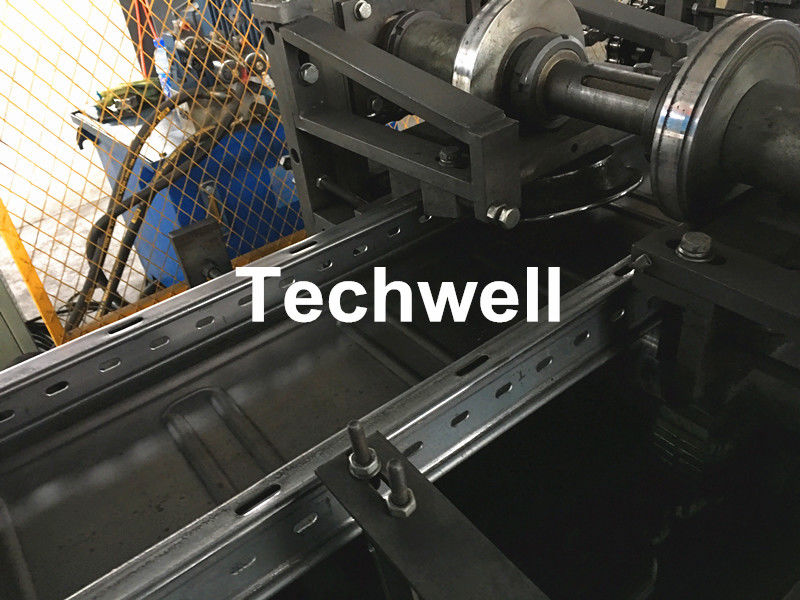

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール



  A)。 ケーブル・トレーのプロフィールのデッサン及び終了するサンプル シート



自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 0

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 1



  B)。主要な指定





  1)。 7トン油圧Uncoiler

  1. 機械フレーム:打撃のlastingtreatmentの溶接の構造

  2. 記述:心棒にコイルを、水圧シリンダきつく締めますコイルを置いて下さい。

  3. 機械を、モーター最初は運転します心棒を始めて下さい、そして鋼板は水平になることに解放されます

  4. 電気解放のコイル、油圧拡大の張力

  5. 可搬重量:7トン

  6. I.D:508mm

  7. モーター力:5.5KW

  8. 油圧装置力:4つのKW

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 2



 2)。機械を水平にする7ローラー

  1. 与える2つのローラーのピンチ7つのローラーの水平になること
  2. ローラーの直径を水平にすること:約Φ 90のmm
  3. ローラー材料を水平にすること:高い等級40Cr
  4. ローラーを水平にすることの熱処理:表面のこんにちは頻度は処置を癒やします
  5. モーター力を水平にすること:4つのKW

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 3



 3)。サーボ供給機械

  1.   サーボ モーター力:3KW
  2.   サーボ モーター ブランド:YASKAWA (日本)
  3.   正確に強要するためにはセット プログラムに従って打つ機械にシートに与えて下さい

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 4



 4)。油圧事前穿孔機械

  1. 打抜き型:プロセスを癒やしているCr12動き
  2. サイズ打抜き型:デッサンに従って
  3. 打つ力:15KW
  4. PLCによって制御される打つこと

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 5



 5)。 機械を形作る主要なケーブル・トレー ロール

  1. 物質的な厚さの形成:1.5-2.5mm
  2. 物質的なタイプの形成:GIか炭素鋼
  3. 機械フレーム:溶接され、処置を和らげる高い等級の鋼鉄
  4. シャフト材料:40Cr高い等級の鋼鉄和らげる処置(HB220-260)
  5. シャフトの直径:Φ 65mm
  6. 忍耐:HRB軸受け(上の中国のブランド)
  7. ローラー材料:堅いクロム≥ 0.05mmが付いている高い等級GCr15の鋼鉄およびローラーの表面
  8. 場所の形成:≈ 18の場所
  9. 速度の形成:打つ/切断の時間を除く0-15m/min
  10. モーターの形成:≈15KW
  11. 幅調節可能なモーター≈1.5KW
  12. サイズの調節:電力の調節
  13. ドライブの種類:チェーン ドライブ

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 6



 6)。油圧切断及び油圧場所

  1. 切断のタイプ:ロール形成の後の油圧後切断、
  2. 切れた場合、機械停止
  3. 切刃材料:Cr12Movは、処置、HRC58-62を癒やします
  4. 油圧場所力:15のKW

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 7



 7)。PLCの制御システム

  1. 全体のラインは輸入されたPLCのLCDのタッチ画面人間機械インターフェイスによって制御されます。人々はPLCによって相互に作用しています。プログラムのプロセスを、オペレータ生産ラインを制御するために達成し、制御パラメータを監視し、制御するために、自動的に動くように配置によるオペレータ(プログラマブル制御)および装置の状態変更するために、オペレーティング パラメータおよび欠陥の徴候の実時間監視を。部分の長さのデジタル設定、調節可能な仕事の部分の長さを働かせて下さい。装置の作動の状態および欠陥の徴候の実時間監視。
  2. 操作:手動/自動。それは手動モデルとの維持に便利であり、それに非常停止の底があります。

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 8



 8)。ふれのテーブル

  1. 形態:鋼鉄溶接の構造、非力の出口の棚
  2. 量:1部分

自動サイズの機械/ケーブル・トレーの製造業機械を作る変更のケーブル・トレーのプロフィール 9



  C)。主要なコンポーネント



 機械を形作るケーブル・トレー ロールの部品
 7トン油圧Uncoiler                       1単位
 7つのローラーの水平になること                       1単位
 サーボ供給                       1単位
 油圧に打つこと                        1単位
 機械を形作る主要なロール                       1単位
 油圧切断                       1単位
 PLCの電気管理委員会                       1単位
 油圧場所                        1単位
 テーブルを動かして下さい                       1単位
