鋼鉄ケーブル・トレーの梯子のプロフィール シートを作るための機械を形作るCT100-600電線の梯子ロール

鋼鉄ケーブル・トレーの梯子のプロフィール シートを作るための機械を形作るCT100-600電線の梯子ロール

ケーブル トレイ成形機

機械を作るケーブル・トレー

起源の場所:

中国

ブランド名:

TECHWELL

証明:

CE, ISO

モデル番号:

CT100-600

私達に連絡しなさい

引用を要求しなさい
プロダクト細部
物質的な厚さ:
1.5-2.0mm
プロフィール モデル:
ケーブル・トレーCT600X90/500X90/300X90
場所の形成:
18
主力:
15KW
水力:
11kW
plc:
Siemensのブランド
製品の説明

鋼鉄ケーブル・トレーの梯子のプロフィール シートを作るための機械を形作るCT100-600電線の梯子ロール



  A)。 機械を形作るケーブルの梯子ロールの概要



1)機械を形作るこのケーブルの梯子ロールは5トンの油圧decoilerを通してCT100-600ケーブルの梯子のプロフィールを掲示します、形作るために、コイルの生産材料をサーボ供給の油圧事前穿孔機械、部分を形作る主要なケーブルの梯子ロール採用しま油圧切断、油圧場所、PLCの制御システムおよび非力のタイプ サポート テーブル水平になります。



2) 全機械はベスト望んだ鉄骨構造の機械類をであり、金属が機械類の企業の形成を冷間圧延する連続的な自動生産を実現するためにPLC制御、頻度インバーター技術によるAC速度制御を、採用します。



3)働く速度:約0-15 m/min (時間を打つこと及び切ることを除いて);

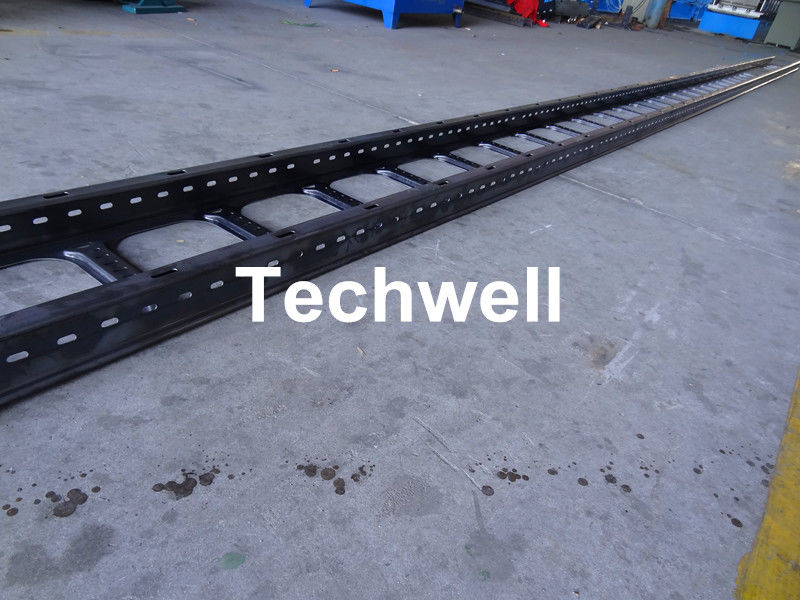

  B)。 ケーブル・トレーのプロフィール及び終了するケーブルの梯子シート



鋼鉄ケーブル・トレーの梯子のプロフィール シートを作るための機械を形作るCT100-600電線の梯子ロール 0

鋼鉄ケーブル・トレーの梯子のプロフィール シートを作るための機械を形作るCT100-600電線の梯子ロール 1



  C)。 主要な指定



1)物質的な厚さを形作ること:1.5-2.0mm

2)物質的なタイプを形作ること:GIか炭素鋼

3)機械フレーム:溶接され、処置を和らげる高い等級の鋼鉄

4)速度を形作ること:打つ/切断の時間を除く0-15m/min

5)モーターを形作ること:≈15KW

6)幅調節可能なモーター≈1.5KW

7) サイズの調節:電力の調節

8)ドライブの種類:チェーン ドライブ

9) シャフト材料:40Cr高い等級の鋼鉄和らげる処置(HB220-260)

10)シャフトの直径:Φ 70mm

11)忍耐:HRB軸受け(上の中国のブランド)

12)ローラー材料:堅いクロム≥ 0.05mmが付いている高い等級GCr15の鋼鉄およびローラーの表面

13) 場所の形成:≈ 18の場所

14) 終了するプロフィールの直線性の許容≤±1.5mm/10m

15)終了するプロフィールの角度許容≤±1.5程度/10m



  D)。主要なコンポーネント



 機械を形作るケーブルの梯子ロールの部品
 5トン油圧Uncoiler                  1単位
 7つのローラーの水平になること                  1単位
 サーボ供給                  1単位
 油圧に打つこと                  1単位
 機械を形作る主要なロール                  1単位
 油圧切断                  1単位
 PLCの電気管理委員会                   1単位
 油圧場所                  1単位
 テーブルを動かして下さい                  1単位

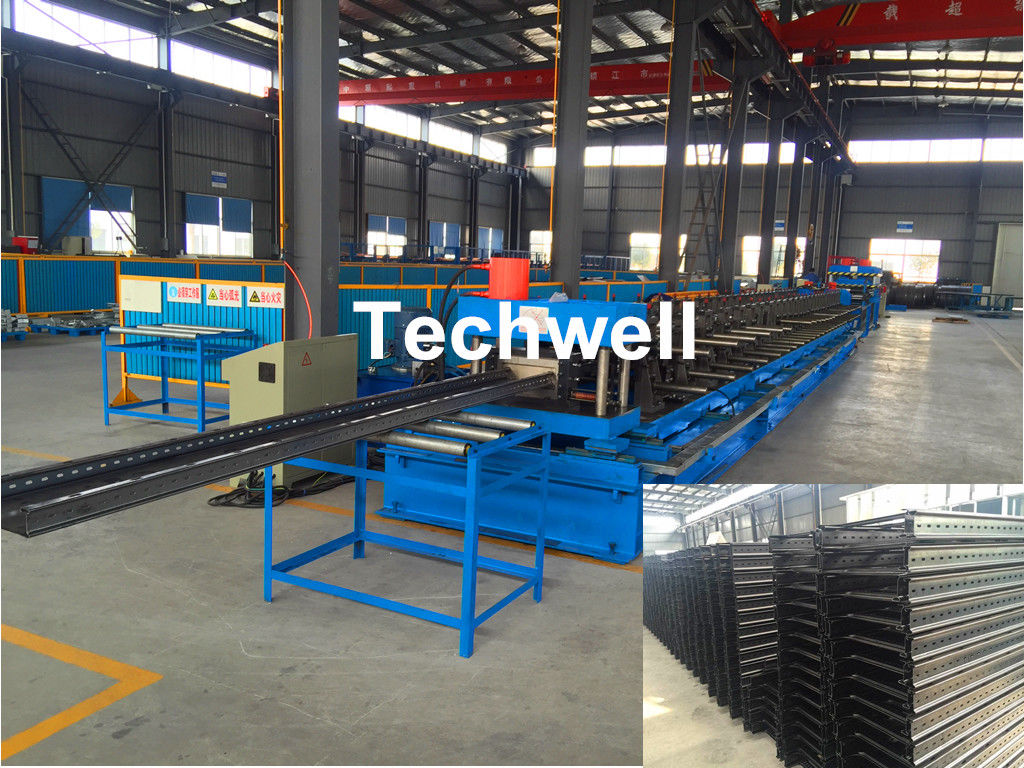

  E)。 機械を形作るケーブルの梯子ロールのより多くの映像



鋼鉄ケーブル・トレーの梯子のプロフィール シートを作るための機械を形作るCT100-600電線の梯子ロール 2
