自動PLCの周波数制御を用いる機械を形作るアルミニウム波形のプロフィールの屋根ロール

機械、機械を作る波形シートを形作る自動PLCの周波数制御のアルミニウム波形のプロフィール ロール

   波形のプロフィールの特徴



• 機械を形作る波形シート ロールは良質の波形シートを製造するように設計され完成品に滑らかで、絶妙な出現があります。波形シートは広く利用されて産業の屋根を造り上げるために、関連したデッサンが提供されるとき研修会、倉庫、格納庫、体育館、劇場、エンジン家、展覧会場、等のようなさらに一般市民の建物は、この機械特に設計することができます。
• 機械を形作る波形のパネル シート ロールはPLCが付いているフル オートの制御システムとあります。
• 長さ、量のシートは調節可能です。
• 1年の保証、終生の時間サービス。
• 私達はまた機械を形作る注文ロールをしてもいいです私達はあなたの指定に従って機械を設計してもいく、プロフィールのデッサンは、すべての私達の機械カスタマイズされます。



   機械を形作る波形のプロフィールの主要な技術的な変数


     1.コイル材料

• コイル シートの厚さ:0.3-0.8mm
• コイルの幅: 顧客用、1000mmまたは1200mmまたは1250mm
• 降伏強さ: 250-350 Mpa
• 材料: PPGIの色の鋼鉄、GI。


     2. Decoiler/Uncoiler

• Decoilerのタイプ: 手動か油圧または自動タイプ
• コイルの幅: 最高。1250mm
• I.D: 508-610mm
• O.D: 最高。1500mm


     3.機械を形作る波形シート ロール

• 場所の形成: 16-18場所（プロフィールによって決まって下さい）
• ローラー材料: 45#鋼鉄、0.05mmの堅いクロムとの表面の上塗を施してある
• シャフトの直径:76mm
• シャフト材料: 高い等級45#の鋼鉄
• ドライブの種類: チェーン伝達
• 速度の形成: 0-15m/min
• 主力: 5.5KW


     4.長さ装置に切れます

• 切断のタイプ: 油圧切断
• 材料打抜型: Cr12Movの鋼鉄、HRC58-62
• 切断力:3KW
• 切断の許容: 10m+/-1.5mm
• エンコーダー: OMRONのブランド


    5. PLC電気制御箱

• PLC: 松下電器産業のブランド
• インバーター: YASKAWAのブランド
• タッチ画面: PANASONICE
• 操作のタイプ: タッチ画面及びボタン


    6.油圧場所

• 油圧場所: 有名な中国のブランド


    7.サポート テーブル

• テーブルのタイプ: 簡単なnonpowerのタイプ
• 機能: 終了する波形のパネルを支えるため


   波形のプロフィールの主要なコンポーネント





   働く流れること

Decoiler---Feddingガイド---ロール形成---切口に長---テーブルを動かして下さい



   波形のプロフィールのデッサン






   適用

波形シート、正弦波形シート、電流を通された波形シート、壁パネルの屋根のプロフィール、金属の屋根の壁のクラッディング、屋根の壁パネル、金属の屋根シート、台形屋根の金属、台形屋根ふき、金属の屋根;鋼鉄屋根;金属の屋根の壁パネル;鋼鉄屋根の壁パネル;金属の屋根ふきシート;鋼鉄屋根ふきシート;金属の屋根のパネル;鋼鉄屋根のパネル;屋根の壁のクラッディング;屋根のクラッディング;壁のクラッディング

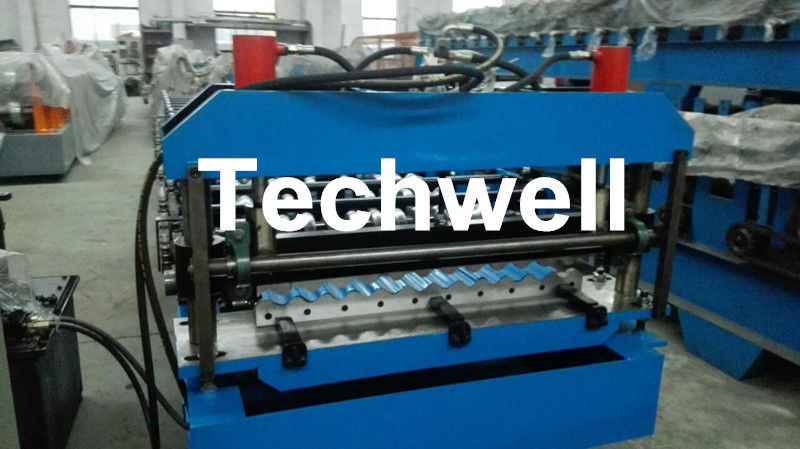

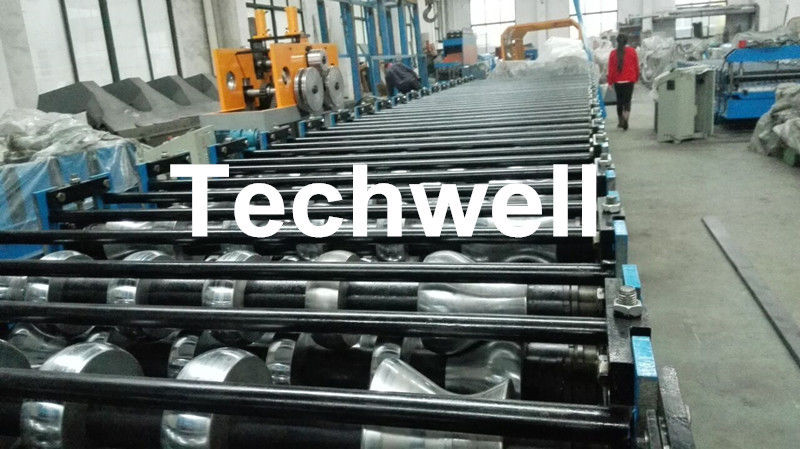

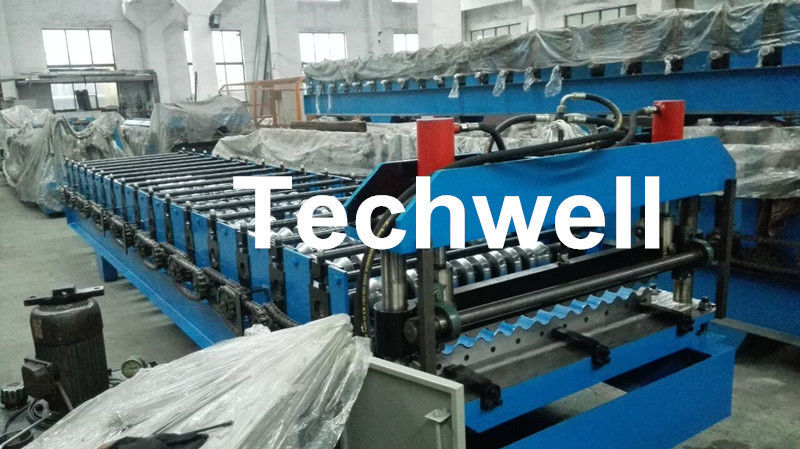

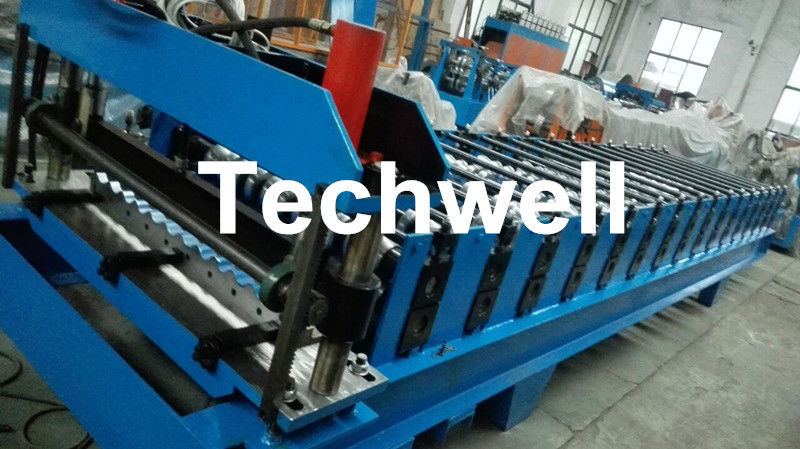

   機械を形作る波形のプロフィール ロールの写真
